FRCM Karbon Güçlendirme Sistemi, günümüz yapılarında kullanılan, çelik ve beton sistemine benzer bir çalışma prensibine sahiptir. Ancak sadece günümüz yapılarında değil, tarihi yapılarda da bu prensip üzerinden ilerleyerek, kireç esaslı güçlendirme harcı ve FRCM karbon güçlendirme filesi ile tarihi yapıların onarımı ve güçlendirilmesi mümkündür.
Yapılar, zaman içerisinde maruz kaldığı yüklere ve uygulama hatalarına bağlı olarak çeşitli hasarlar görebilmektedir. Günümüz yapı standardına yakın bir sistemde, ilgili hataların ve hasarların düzeltilmesinde FRCM Karbon Güçlendirme Sistemi yaygın olarak kullanılmaktadır.
Nerelerde Kullanılır?
- Depreme karşı güçlendirme yapılacak tarihi eserlerde,
- Kolon–kiriş ve döşeme güçlendirmelerinde,
- Tarihi yapılarda kubbe güçlendirmelerinde kullanılır.

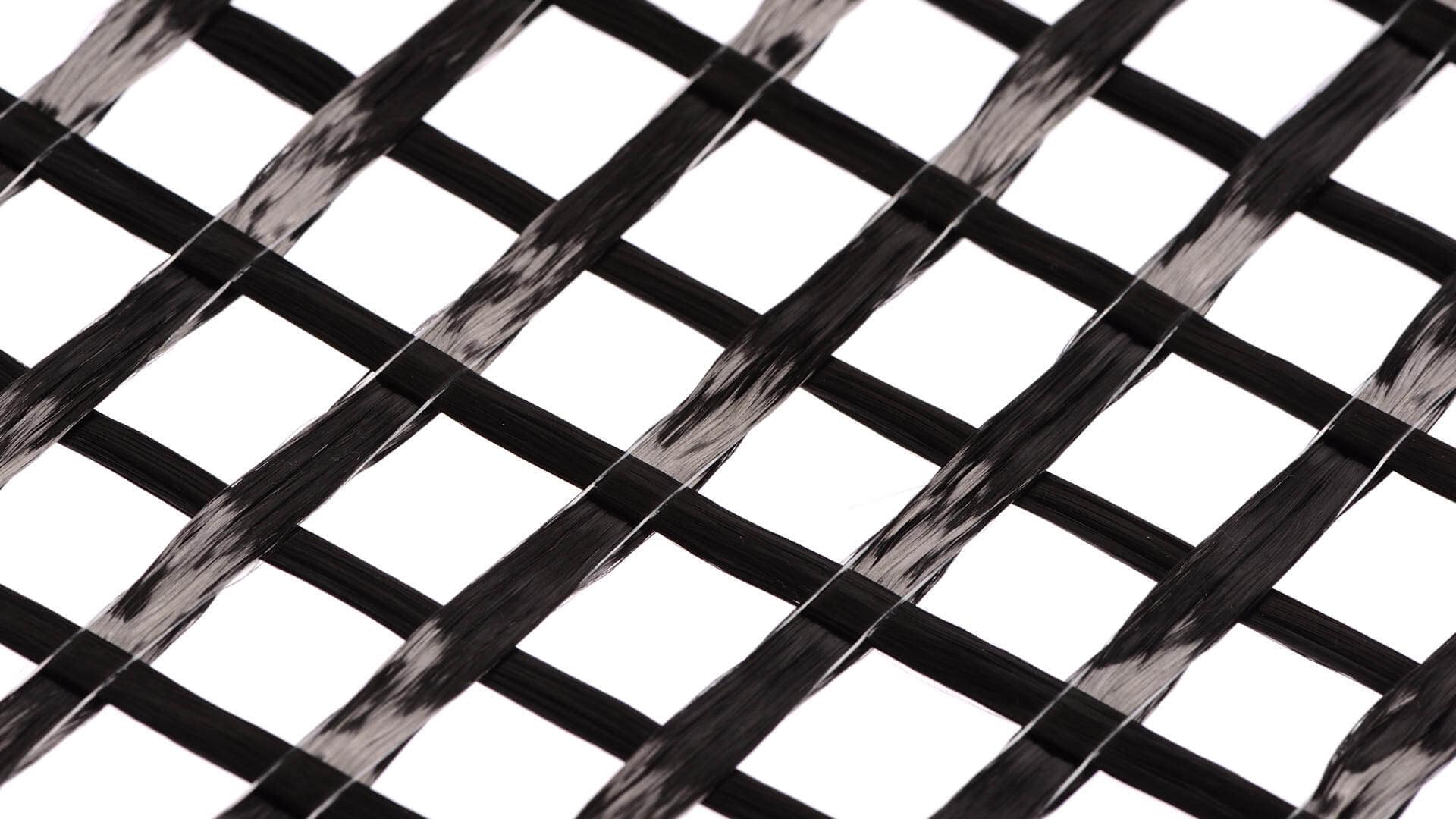

| Teknik Özellikleri | SPN GRD 200 2X2 | SPN GRD 240 2X2 | SPN GRD 300 2X2 | SPN GRD 370 2,5X2,5 | SPN GRD 410 2X2 |
|---|---|---|---|---|---|
| Elyaf Tipi | Karbon | Karbon | Karbon | Karbon | Karbon |
| Yoğunluk (g/cm3) | 1,76-1,80 | 1,76-1,80 | 1,76-1,80 | 1,76-1,80 | 1,76-1,80 |
| Elyaf Çapı (μm) | 7 | 7 | 7 | 7 | 7 |
| 0° (Çözgü) Yönünde Ağırlık (g/m2) | 100 | 120 | 150 | 185 | 205 |
| 90° (Atkı) Yönünde Ağırlık (g/m2) | 100 | 120 | 150 | 185 | 205 |
| Kumaş Alan Ağırlığı (g/m2)* | 200 | 240 | 300 | 370 | 410 |
| Kumaş Deseni | Grid Çift Yön | Grid Çift Yön | Grid Çift Yön | Grid Çift Yön | Grid Çift Yön |
| Kumaş Açıklaması | Çift Yön Karbon Grid Kumaş | Çift Yön Karbon Grid Kumaş | Çift Yön Karbon Grid Kumaş | Çift Yön Karbon Grid Kumaş | Çift Yön Karbon Grid Kumaş |
| Kumaş Hücre Aralığı (mm, Elyaf Merkezinden Elyaf Merkezine)** |
20 (0° Yönünde) X 20 (90° Yönünde) |
20 (0° Yönünde) X 20 (90° Yönünde) |
20 (0° Yönünde) X 20 (90° Yönünde) | 20 (0° Yönünde) X 20 (90° Yönünde) | 20 (0° Yönünde) X 20 (90° Yönünde) |
| Kaplama*** | Özel Kaplama | Özel Kaplama | Özel Kaplama | Özel Kaplama | Özel Kaplama |
| Çekme Dayanımı (MPa) | >5500 | >5500 | >4900 | >4900 | >4900 |
| Elastite Modülü (GPa) | ≥240 | ≥240 | ≥240 | ≥240 | ≥240 |
| Kopma Uzaması (%) | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Kumaş Eni (cm)**** | 100 | 100 | 100 | 100 | 100 |
| Top Boyu (m)**** | 50 | 50 | 50 | 50 | 50 |
• *Alan ağırlığı talebe göre farklı değerlerde üretilebilir.
• **Kumaş hücre aralığında farklı ölçüler uygulanabilir.
• ***Kaplama ve kaplamasız kumaşlar üretilebilir, değişik kaplama türleri yapılabilir.
• ****Ölçüler talebe göre değişkenlik gösterebilir.

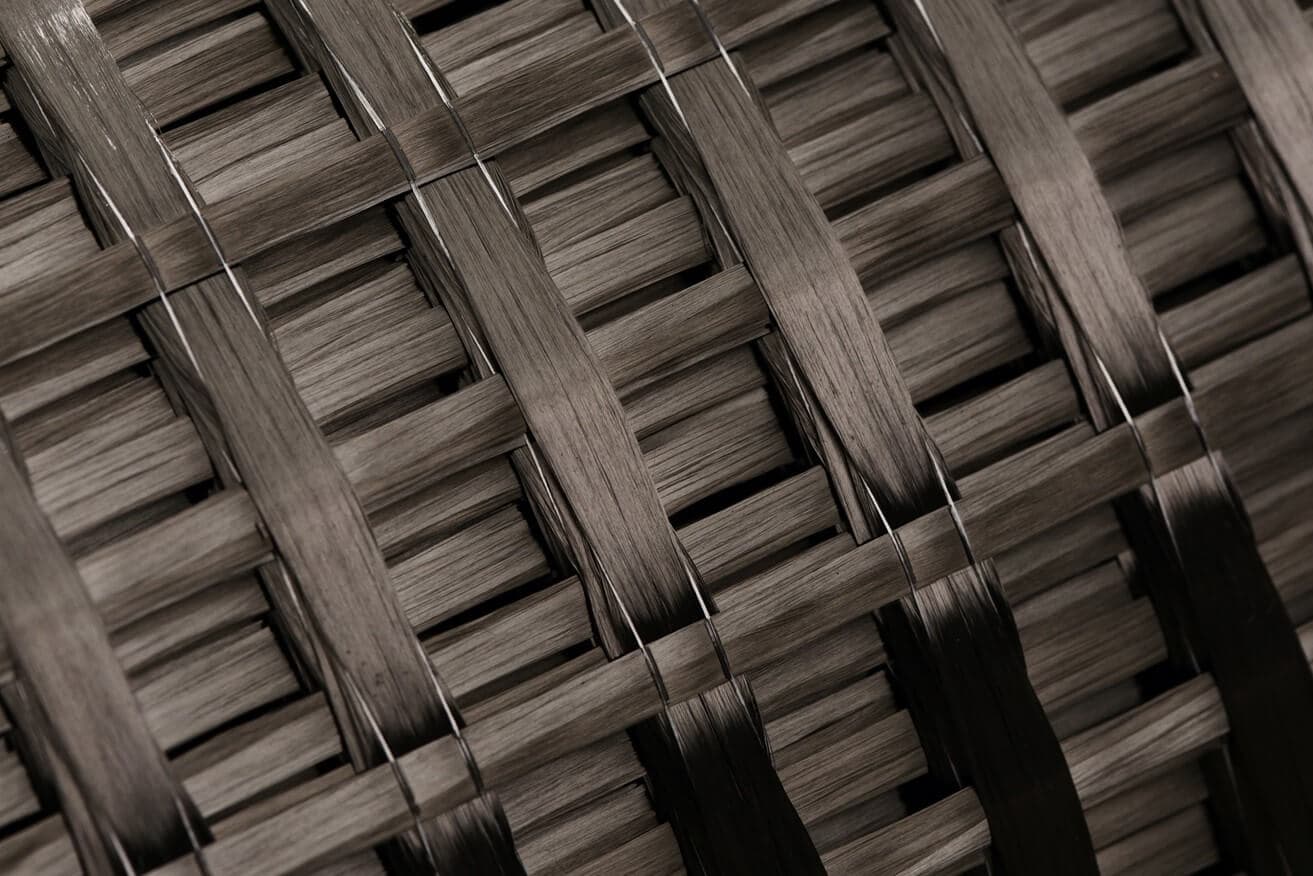

| Teknik Özellikleri | SPN GRD U 100 2X0 | SPN GRD U 200 2X0 |
|---|---|---|
| Elyaf Tipi | Karbon | Karbon |
| Yoğunluk (g/cm3) | 1,76-1,80 | 1,76-1,80 |
| Elyaf Çapı (μm) | 7 | 7 |
| 0° (Çözgü) Yönünde Ağırlık (g/m2) | 100 | 200 |
| 90° (Atkı) Yönünde Ağırlık (g/m2) | 0 | 0 |
| Kumaş Alan Ağırlığı (g/m2)* | 100 | 200 |
| Kumaş Deseni | Grid Tek Yön | Grid Tek Yön |
| Kumaş Açıklaması | Tek Yön Karbon Grid Kumaş | Tek Yön Karbon Grid Kumaş |
| Kumaş Hücre Aralığı (mm, Elyaf Merkezinden Elyaf Merkezine)** |
20 (0° Yönünde) | 20 (0° Yönünde |
| Kaplama*** | Özel Kaplama | Özel Kaplama |
| Çekme Dayanımı (MPa) | >5500 | >5500 |
| Elastite Modülü (GPa) | ≥240 | ≥240 |
| Kopma Uzaması (%) | 1,8 | 1,8 |
| Kumaş Eni (cm)**** | 100 | 100 |
| Top Boyu (m)**** | 50 | 50 |
• *Alan ağırlığı talebe göre farklı değerlerde üretilebilir.
• **Kumaş hücre aralığında farklı ölçüler uygulanabilir.
• ***Kaplama ve kaplamasız kumaşlar üretilebilir, değişik kaplama türleri yapılabilir.
• ****Ölçüler talebe göre değişkenlik gösterebilir.
