Delaminasyon Nedir? Neden Olur?

Yapısal güçlendirme uygulamalarında delaminasyon, katmanlar arasındaki bağın kopması sonucu ortaya çıkan ve taşıyıcı sistemin tasarlanan dayanımını sessizce zayıflatan kritik bir hasar türüdür. Bu rehberde delaminasyonun mühendislik tanımını, karbon elyaf sistemlerinde hangi mekanizmalarla oluştuğunu, deprem güvenliği açısından barındırdığı riskleri ve saha uygulamalarında ayrışmayı önleyen yöntemleri teknik ayrıntılarıyla ele alıyoruz.

Delaminasyon Nedir ve Yapısal Güçlendirmede Neden Önemlidir?

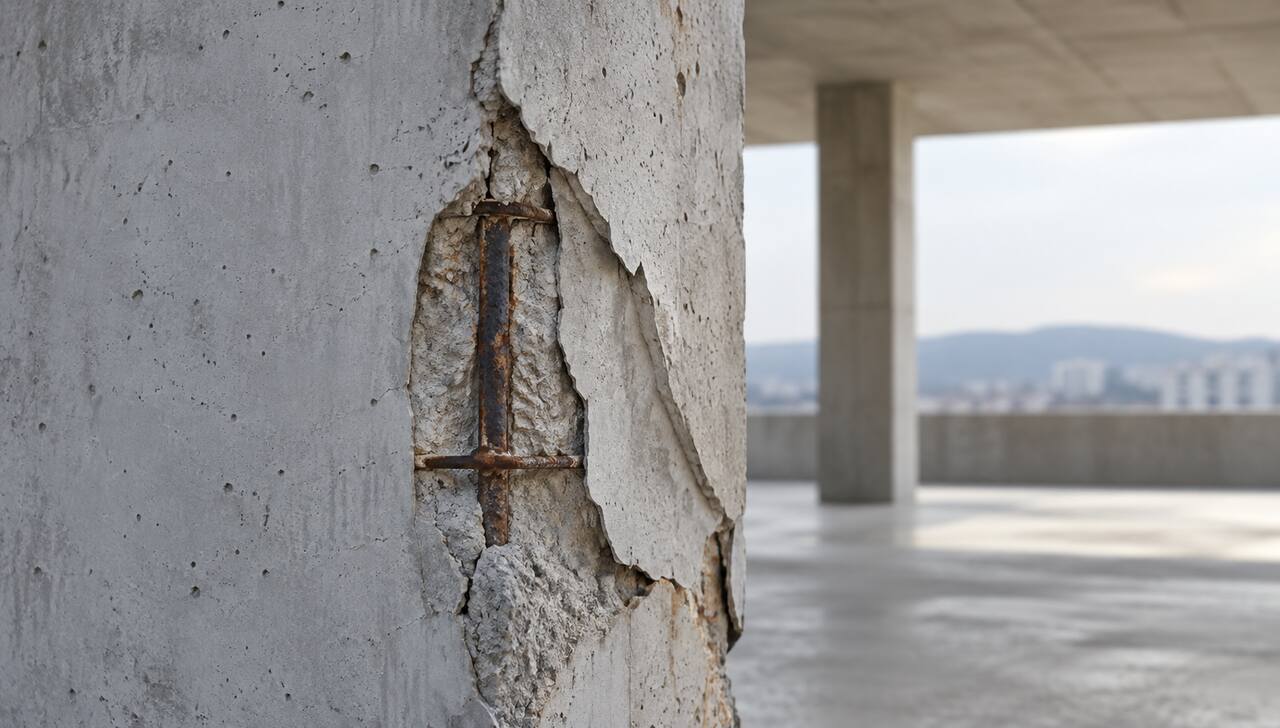

Delaminasyon, çok katmanlı bir yapı sisteminde bitişik katmanların ya da beton ile kompozit arayüzün bağını yitirerek birbirinden ayrılması durumudur. Kompozit malzeme teknolojileri yapı elemanlarının performansını artırmak, kullanım ömrünü uzatmak ve deprem yüklerine karşı dayanım kazandırmak amacıyla giderek daha sık tercih edilmektedir. Ancak bu uygulamaların başarısı, malzeme kalitesi kadar katmanlar arasındaki bağın sürekliliğine de bağlıdır. Bağ sürekliliği bozulduğunda güçlendirmenin sağladığı tüm kazanım ortadan kalkar ve taşıyıcı sistem, dışarıdan fark edilmeyen bir dayanım kaybına uğrar.

Delaminasyon Kavramının Mühendislik Tanımı

Malzeme biliminde ve yapı mühendisliğinde delaminasyon; bitişik katmanlar (laminat) veya farklı fiziksel özelliklere sahip iki ana malzeme arayüzündeki yapışma (aderans) bağının kopması ve katmanların birbirinden ayrılması durumudur. Kompozit malzemeler, betonarme yüzeylere epoksi matris aracılığıyla entegre edilen yüksek mukavemetli lif gruplarından (FRP, Lif Takviyeli Polimerler) oluşur. Sistem içindeki veya beton ile kompozit yüzey arasındaki yapışma dayanımı kaybolduğunda, katmanlar bağımsız hareket etmeye başlar. Bu durum, malzemenin tasarlanan gerilme aktarım kapasitesini yitirmesine neden olan ciddi bir yapısal hasar olarak değerlendirilir.

Beton ve Kompozit Malzemelerde Ayrışma Mekanizması

Yapısal sistemlerde beton delaminasyonu ve kompozit ayrışması iki farklı düzlemde meydana gelebilir. Birinci durumda, kompozit malzemenin kendi içindeki lif katmanları reçineden ayrılır. İkinci ve daha yaygın olan durumda ise karbon elyaf kumaş veya plaka, beton yüzeyinden taşıyıcı epoksi katmanı ile birlikte ya da doğrudan beton örtüsü (paspayı) seviyesinden koparak ayrılır. Mekanizma temel olarak kayma gerilmelerinin ve dik çekme gerilmelerinin arayüzün aderans mukavemetini aşmasıyla başlar. Betonun çekme dayanımının düşük olması veya yüzeydeki mikro çatlaklar, yükün beton katmanına aktarıldığı sınır bölgesinde yırtılmalara yol açarak ayrışma sürecini tetikler.

Yapısal Güvenliğe Yönelik Gizli Tehlikeler

Delaminasyon, dışarıdan bakıldığında her zaman hemen fark edilemeyen gizli bir tehlikedir. Bir kolon veya kiriş dışarıdan kusursuz görünse bile, betona yapıştırılan kompozit malzemenin altındaki hava boşlukları ve bağ kopmaları, yükün homojen dağılımını engeller. Karbon elyaf sistemlerle güçlendirilmiş bir yapıda, olası bir deprem anında dinamik ve devrilme yükleri devreye girdiğinde, tasarlanan ek dayanım kapasitesi karşılık bulamaz. Güçlendirme katmanı betondan sıyrıldığı an, yapı elemanı aniden ve gevrek bir biçimde hasar görebilir. Bu sebeple delaminasyonun engellenmesi, statik tasarımın sahada birebir karşılık bulabilmesi açısından hayati önem taşır.

Karbon Elyaf (FRP) Uygulamalarında Delaminasyon Neden Olur?

Bina güçlendirme projelerinde karbon elyaf delaminasyon sorunu, malzeme tek başına kusursuz olsa dahi yanlış saha yöntemleri veya eksik yardımcı bileşenler nedeniyle ortaya çıkabilir. Ayrışmanın kök nedeni çoğu zaman malzemede değil, uygulama detaylarında gizlidir. Katman ayrışmasına yol açan temel etkenleri yüzey hazırlığı, epoksi kalitesi ve ankraj detaylandırması olmak üzere üç ana başlıkta incelemek mümkündür.

Yetersiz Yüzey Hazırlığı ve Nem Etkisi

Yapısal epoksinin betona moleküler seviyede kenetlenebilmesi için beton yüzeyinin yalnızca temiz olması yetmez; doğru tekniklerle pürüzlendirilmiş ve kirden tamamen arındırılmış olması gerekir. Yüzey hazırlığında yapılan hatalar delaminasyonun en birincil sebebini oluşturur. Aderansı doğrudan bozan ve sahada en sık karşılaşılan yüzey kaynaklı hatalar şunlardır:

• Çimento Şerbeti (Laitance) Tabakasının Temizlenmemesi: Yeni veya eski beton yüzeyindeki zayıf kabuk tabakası taşlanarak arındırılmazsa, epoksi ana betona değil bu zayıf tabakaya tutunur ve ilk yükte sıyrılma gerçekleşir.

• Toz, Yağ ve Serbest Parçacıklar: Bilyalama (shotblasting) veya taşlama sonrası ortamda kalan toz, epoksi ile beton arasında bariyer oluşturarak aderansı düşürür.

• Yüksek Beton Nemi: Substrattaki nem oranının belirli bir eşiğin üzerine çıkması, standart epoksilerin polimerizasyon reaksiyonunu bozar; laboratuvar çalışmaları bu sınırı genellikle %4 bağıl nem seviyesinde tanımlar. Nem, yüzeyde su buharı basıncı yaratarak epoksiyi betondan dışarı doğru iter.

• Yetersiz Pürüzlendirme: Doğru yüzey profili oluşturulmadan aşırı pürüzsüz yüzeylere uygulanan epoksiler, gerekli mekanik kenetlenmeyi sağlayamaz.

Düşük Kaliteli Epoksi ve Reçine Kullanımı

Karbon elyafın yüksek çekme mukavemetini betonarme elemana aktaran unsur epoksi matristir. Bu nedenle yetersiz yapıştırıcı kalitesi, tüm uygulamanın zayıf halkasına dönüşür. Düşük viskoziteli, cam geçiş sıcaklığı (Tg) düşük veya viskoelastik özellikleri zayıf epoksiler; sıcaklık değişimlerinde, nemli ortamlarda ve uzun süreli sabit yükler altında elastikiyetini ya da yapışma gücünü kaybeder. Kimyasal formülasyonu yapısal güçlendirme standartlarına uymayan reçineler, zamanla gevrekleşerek veya yumuşayarak arayüzde mikro çatlakların oluşmasına ve neticesinde delaminasyonun tetiklenmesine yol açar.

Yanlış Ankraj ve Detaylandırma Hataları

Kompozit malzemelerin uç bölgelerinde, özellikle şeritlerin bittiği yerlerde veya kesme gerilmelerinin yoğunlaştığı eleman birleşim noktalarında, soyulma ve kesme gerilmeleri maksimum seviyeye ulaşır. Bu noktalarda yalnızca yapıştırma tekniğine güvenmek, güçlendirme uygulamalarında sıkça yapılan detaylandırma hataları arasında yer alır. Karbon elyaf şeridin uç kısımları mekanik olarak kilitlenmediğinde, yük altında gerilme yığılmaları başlar. Bu gerilme, epoksinin ve betonun çekme dayanımını aştığı an FRP kopma hasarı ve betondan sıyrılma şeklinde kendini gösteren ani delaminasyon meydana gelir.

Delaminasyonu Önlemede Sistem Bütünlüğünün Rolü

Delaminasyon riskini azaltmanın yolu, tek bir kaliteli bileşenden değil, kumaş, epoksi ve ankrajın birbiriyle uyumlu çalıştığı bütüncül bir sistem yaklaşımından geçer. Teknik tekstil alanındaki köklü tecrübeyle geliştirilen Carbonier sistemleri, geleneksel mantolama ve ağır çelik güçlendirme yöntemlerine kıyasla hafif ve yüksek dayanımlı bir alternatif olarak konumlanır. Çelikten 5 kat daha hafif olmasına karşın 3 kat daha yüksek mukavemet sağlayan bu sistemler, yapıya belirgin bir ek yük bindirmeden güçlendirme hedefler. Yüksek tutunmalı epoksi, mekanik ankrajlama ve doğru uygulama standartları bir araya geldiğinde delaminasyon riski kimyasal ve fiziksel düzeyde kontrol altına alınır.

Yüksek Tutunma Sağlayan Yapısal Epoksi Sistemleri

Karbon elyaf kumaş ve plakalar, yüksek aderans kabiliyetine sahip özel geliştirilmiş epoksi yapıştırıcılarla paket halinde uygulandığında en yüksek performansı gösterir. İyi formüle edilmiş bir yapısal epoksi, betonun gözeneklerine derinlemesine nüfuz ederek beton molekülleri ve karbon fiberler ile kimyasal ve mekanik bir bağ kurar. Yüksek mekanik çekme ve kesme dayanımı gösteren bu tür reçineler, nemli yüzey toleransları ve yüksek Tg değerleri sayesinde sıcaklık değişimlerinden daha az etkilenir ve delaminasyon riskini belirgin biçimde azaltır. Böylece uygulamanın zayıf halkası güçlendirilmiş olur.

Mekanik Kilitleme Sağlayan Ankraj Çözümleri

Yalnızca yapıştırma aderansına güvenmek yerine, gerilmeleri betonun derinliklerine aktarmak ve katman ayrışmasını fiziksel olarak engellemek için mekanik kilitleme önemli bir tamamlayıcıdır. Bu amaçla geliştirilen Tek Taraflı Püsküllü Ankraj, Karbon Püsküllü Ankraj ve Helis Ankraj çözümleri, betonarme eleman içinde açılan yuvalara epoksi enjeksiyonu ile yerleştirilir. Ankrajın dışarıda kalan lifleri karbon kumaşın üzerine taranarak entegre edildiğinde, düzlem dışı gerilmeler ve uç soyulma etkileri büyük ölçüde sönümlenir. Bu yöntem, kompozit katmanı betona üç boyutlu biçimde bağlayarak delaminasyon ihtimalini mekanik olarak sınırlandırır.

Doğru Uygulama Standartları ve Karşılaştırmalı Analiz

Standart, jenerik epoksili güçlendirme yöntemleri ile bütüncül sistem çözümleri arasındaki fark, en net biçimde performans parametreleri üzerinden görülür. Aşağıdaki tablo arayüz tutunması, uç bölge gerilme yönetimi, sistem bütünlüğü, yapısal yük ve delaminasyon direnci başlıklarında iki yaklaşımı teknik açıdan karşılaştırmaktadır:

Delaminasyonu Sistem Düzeyinde Kontrol Altına Almak

Delaminasyon, tek bir malzemenin değil, yüzey hazırlığı, epoksi kalitesi ve ankraj detaylandırmasının birlikte belirlediği bir sonuçtur. Katman ayrışmasını önlemenin yolu, bu üç bileşeni uyumlu bir sistem olarak ele almaktan geçer. Doğru yüzey profili, test edilmiş yapısal epoksi ve mekanik ankrajlama bir araya geldiğinde, güçlendirme katmanı beton ile bütünleşir ve statik tasarımda öngörülen dayanım sahada gerçek karşılığını bulur. Bu bütüncül yaklaşım, deprem gibi dinamik yükler altında yapının beklenen performansı gösterebilmesinin temel güvencesidir.

Delaminasyon Hakkında Sıkça Sorulan Sorular

Betonda delaminasyon olduğu nasıl anlaşılır?

Betonarme yapılarda veya karbon elyaf (FRP) güçlendirme uygulamalarında delaminasyonu tespit etmenin en temel yöntemi çekiçle yoklama olarak bilinen akustik testtir. Yüzeye hafifçe vurulduğunda tok bir ses yerine boşluklu, yankılı veya tiz bir ses geliyorsa, bu durum katmanların birbirinden ayrıştığına ve arada hava boşluğu oluştuğuna işaret eder. Ayrıca yüzeyde gözle görülebilen mikro çatlaklar, kabarmalar veya epoksi reçinenin beton yüzeyinden şeritler halinde soyulması, delaminasyon hasarının en net fiziksel göstergeleridir. Kesin tespit için ultrasonik test cihazları da kullanılmaktadır.

Karbon fiber güçlendirmede delaminasyon riski nasıl azaltılır?

Karbon fiber (CFRP) uygulamalarında delaminasyon riskini en aza indirmek üç temel mühendislik adımına dayanır: kusursuz yüzey hazırlığı, yüksek kalitede epoksi kullanımı ve doğru ankrajlama. Uygulama yapılacak beton yüzeyin şerbet tabakasından arındırılması, pürüzlendirilmesi ve tozdan tamamen temizlenmesi ön koşuldur. Ardından yüksek aderans gücüne sahip, çekme ve kesme dayanımı test edilmiş özel yapısal epoksi reçineler tercih edilmelidir. Son olarak gerilmenin yoğunlaştığı uç noktalara Karbon Püsküllü Ankraj veya Helis Ankraj sistemleri entegre edilerek sistemin betona mekanik olarak kilitlenmesi sağlanır.

Epoksi kalitesi delaminasyon sürecini nasıl etkiler?

Epoksi reçineler, karbon fiber donatının yük taşıma kapasitesini mevcut betonarme elemana aktaran köprü görevi görür. Düşük kaliteli, ucuz veya yanlış formüle edilmiş epoksiler kullanıldığında, reçine betonun gözeneklerine yeterince nüfuz edemez veya zamanla kimyasal yorgunluğa uğrar. Bu durum, küçük bir sarsıntıda ya da yapısal yük bindiğinde epoksinin betondan sıyrılmasına, yani delaminasyona neden olur. Laboratuvar ortamında test edilmiş, yüksek polimer teknolojisiyle üretilen epoksi esaslı yapıştırıcılar ise beton ile karbon elyaf arasında moleküler düzeyde daha kararlı bir bağ oluşturur.

Delaminasyon hasarı onarılabilir mi?

Delaminasyon hasarı onarılabilir, ancak sürecin uzman mühendisler tarafından yönetilmesi gerekir. Lokal bir delaminasyon söz konusuysa, ayrışan bölgeye özel epoksi enjeksiyon sistemleri uygulanarak boşluklar doldurulabilir ve katmanlar yeniden birleştirilebilir. Hasar geniş bir alana yayılmışsa veya karbon donatının yük taşıma kapasitesini tehlikeye atıyorsa, sorunlu bölgedeki kompozit malzemenin tamamen sökülmesi, yüzeyin yeniden taşlanarak onarılması ve karbon elyaf sisteminin doğru ankraj detaylarıyla baştan uygulanması en güvenli ve kalıcı çözümü oluşturur.

Ankraj ürünleri delaminasyonu engellemede ne kadar etkilidir?

Teknik ankrajlar (Karbon Püsküllü Ankraj, Tek Taraflı Püsküllü Ankraj ve Helis Ankraj), karbon fiber güçlendirme sistemlerinin sigortası niteliğindedir. Özellikle kolon-kiriş birleşim noktaları gibi kesme kuvvetinin ve gerilme yığılmalarının çok yüksek olduğu bölgelerde, yalnızca epoksi ile yapılan yapıştırmalar zamanla sıyrılma eğilimi gösterebilir. Ankraj sistemleri, betonun içine önceden açılan deliklere yerleştirilip epoksi ile sabitlenerek karbon kumaşı betona mekanik olarak bağlar. Bu üç boyutlu kenetlenme mekanizması, şiddetli deprem yüklerinde dahi delaminasyon riskini önemli ölçüde düşürür.
