Eğimli arazilerde, yol kenarlarında, dere yataklarında veya bina çevrelerinde toprak kaymalarının önüne geçmek ve zemin stabilitesini sağlamak amacıyla inşa edilen mühendislik yapısına istinat duvarı denir. Temel işlevi, arkasındaki toprak kütlesini yerinde tutmak olan bu duvar türü, zemin yüksekliğinin eğim sınırını aştığı durumlarda yanal basınca dayanacak şekilde tasarlanır. Aynı zamanda suyun kontrollü şekilde yönlendirilmesini sağlayarak yüzey akışının araziyi tahrip etmesini de engeller. Bu yapı, sadece işlevsellik açısından değil, aynı zamanda alanlara daha düzenli ve estetik bir görünüm kazandırma açısından da faydalıdır.
Yol, köprü, eğimli zeminler, bina çevresi ya da bodrum katları gibi istinat duvarı kullanılan alanlarda zamanla yaşanabilecek kayma ve göçmeler, taşıma kapasitesinin azalmasına neden olabilir. Bu nedenle, yapı güvenliğinin sağlanması adına istinat duvarlarının da güçlendirilmesi kritik öneme sahiptir.
İstinat Duvarı Nasıl Yapılır?
İstinat duvarı yapımı, zemin etüdü ve mühendislik tasarımı gibi ön aşamaları içerir. Zemin yapısının fiziksel ve mekanik özellikleri, yer altı suyu durumu, duvarın yüksekliği ve malzeme seçimi bu sürecin temel parametreleridir. Kerpiç, taş, beton, betonarme veya hibrit sistemlerle oluşturulabilen duvarlar, seçilen malzeme ve zeminin ihtiyaçlarına göre şekil kazandırılır. Özellikle suyun etkili olduğu alanlarda drenaj önlemlerinin alınması, duvarın uzun ömürlü olması için en gerekli unsurdur.
Duvarın tutacağı toprak yapısı ve yer altı su seviyesi gibi detaylar yapım sürecinde göz önünde bulundurulmalıdır. Örneğin yer altı su seviyesi yüksek bir zeminle karşılaşıldığında, uygun drenaj sistemleri projeye entegre edilmelidir. Bu sayede hem yapının stabilitesi sağlanır hem de olası deformasyonların önüne geçilir.
İstinat Duvarı Hesaplaması Nasıl Yapılır?
İstinat duvarlarının güvenli bir şekilde görevlerini yerine getirebilmeleri için doğru mühendislik hesaplamalarına ihtiyaç vardır. Bu tür duvarlar, zemin eğimlerini dengelemek, toprak kaymalarını önlemek ve farklı seviyelerde yapı inşa etmek gibi ihtiyaçlara çözüm sağlar. Kullanılan malzeme türüne bağlı olarak, bu duvarlar basit yapılardan karmaşık sistemlere kadar çeşitlilik gösterebilir. Tasarım sürecinde zeminin fiziksel ve mekanik özellikleri, yeraltı su durumu ve yapının genel dengesi gibi unsurlar detaylı bir şekilde analiz edilir.
İstinat duvarı tasarımında ilk adım, zemin koşullarının ayrıntılı şekilde analiz edilmesidir. Bu analiz, duvarın geometrisinin işlevsel amaca ve çevresel koşullara uygun olarak şekillendirilmesini sağlar. Özellikle yeraltı suyu gibi etkili faktörler, tasarım sürecinde dikkatle değerlendirilmelidir. Uygulama ve tasarım aşamalarında belirlenen planlara bağlı kalınması, yapının beklenen performansı göstermesi için gereklidir. Tüm bu süreçler sonucunda yapılan mühendislik hesapları, dayanıklı, güvenli ve uzun ömürlü bir istinat duvarının inşasına olanak tanır.
İstinat Duvarı Nerelerde Kullanılır?
Özellikle eğimli arazilerde, yanal toprak basıncını dengelemek amacıyla istinat duvarları sıkça tercih edilmektedir. Bu bölgelerde zemin eğiminin uygun hale getirilmesiyle göçme riski azaltılır. Böylece kullanılabilir alanlar oluşturulur. Tarım arazileri, bahçeler, otoyol ve demiryolu projeleri, konut ve ticari alanlar gibi çeşitli bölgelerde de istinat duvarları yaygın biçimde kullanılmaktadır. Bu duvarlar ayrıca toprak erozyonunu önleme ve farklı yüksekliklerde güvenli yapı inşası gibi görevleri de üstlenir.
İstinat Duvarı Türleri Nelerdir?
Kullanılan yapı malzemeleri ve yapısal özelliklerine göre istinat duvarları dört ana grupta yer alır:
- Ağır (Masif) Duvarlar
- Betonarme Duvarlar
- Prefabrik Duvarlar
- Donatılı Toprak (Toprakarme) Duvarlar
Ağır (Masif) İstinat Duvarları

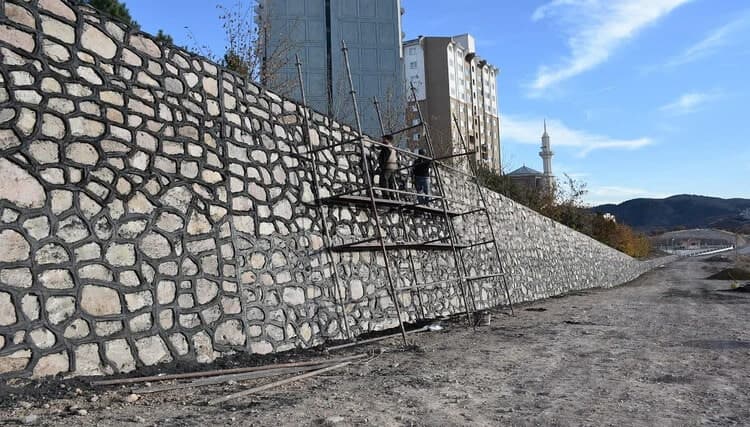

Genellikle taş, çimento veya kireç harcıyla örülen bu istinat duvarı çeşidi, zaman zaman demirsiz betonla da inşa edilebilir. Büyük ebatlı taşların harçlı ya da kuru sistemle yerleştirilmesiyle yapılabilirler. Bu yapıların temel taşıyıcı özelliği, kendi kütle ağırlıklarıdır; bu sayede toprak basıncını dengeleme görevini üstlenirler. Ancak bu sistem, genellikle 4-5 metreyi aşan yüksekliklerde önerilmez. Duvar bileşenleri çekme gerilmesine dayanıklı olmadığı için, yapının herhangi bir bölümünde çekme oluşmasına izin verilmemelidir. Taş duvar uygulamaları, kullanılan harç ve yapım şekline göre "gabion", "moloz", "pere" gibi alt türlere ayrılır.
Betonarme İstinat Duvarları
Yüksek yapılar ve sınırlı kalınlıkta çözümler için betonarme sistemler öne çıkar. Taş malzeme temin edilemeyen alanlarda tercih edilen bu duvarlar, hem mühendislik açıdan daha ince kesitlerle daha büyük dayanım sunar hem de ekonomik bir çözüm sağlar. Projelendirme aşamasında dönme, kayma ve göçme gibi olasılıklar göz önünde bulundurularak tasarlanırlar. Betonarme sistemler; zemin ankrajlı, yekpare, gergili, kademeli ve nervürlü (kontfor) gibi çeşitli alt modellere sahiptir.
Prefabrik İstinat Duvarları
Düşük yükseklikteki uygulamalar için geliştirilen prefabrik istinat duvarı, hızlı montaj avantajı sayesinde zaman tasarrufu sağlar. Genellikle karayolu ve demiryolu kenarlarında kullanılır. Kolay uygulanabilirliği ve seri üretime uygun yapısı sayesinde sıkça tercih edilen bir seçenektir.
Donatılı Toprak (Toprakarme) Duvarlar
Modern geoteknik mühendisliğin sunduğu yenilikçi çözümlerden biri olan donatılı toprak sistemleri, zeminin taşıma kapasitesini artırmak amacıyla sentetik veya metal donatılarla güçlendirilir. Bu donatılar, toprağın içine yerleştirilerek yapının stabilitesini artırır ve daha yüksek yapıların güvenle inşa edilmesine olanak tanır. Donatılı toprak duvarları, özellikle zorlu zemin koşullarında tercih edilirken, ekonomik ve çevreye uyumlu yapısıyla da öne çıkar. Doğal çevreyle bütünleşen tasarımı sayesinde, çevresel etkiler minimuma indirilmiş olur.
İstinat Duvarları Nasıl Güçlendirilir?
İstinat duvarlarının zaman içinde maruz kaldığı yükler, kayma veya çökme risklerini artırabilir. Bu nedenle yapının taşıyıcılığını korumak adına bazı güçlendirme işlemleri uygulanır. Bu duvarları güçlendirmenin birçok yöntemi vardır. Örneğin betonarme istinat duvarını güçlendirirken gövdesinde kullanılan takviye, ağır yükler altında kalan duvarın çökmemesine destek olan bir iskelet işlevi görür. Yapılan güçlendirici örgü sistemi, olası gerilme kuvvetine karşı dayanıklıdır; herhangi bir yükü aldığında deformasyona neden olmaz veya patlamaz. Bu çerçevede gerçekleştirilen temel güçlendirme işlemi, yapıların bütünlüğünü korumak adına uzun soluklu bir çözümdür. Uygulamalarda yer alan takviye kafesi, döküm esnasında dış alanlara 5 cm'den yakın olmayacak biçimde yerleştirilerek yapılmalıdır. Ayrıca bu süreçte çelik tel kesiti ve çerçeve hücre büyüklükleri özellikle hesaplanmalıdır.
İstinat Yapılarında Güçlendirme Yöntemleri Nelerdir?
Zamanla çevresel etkiler, zemin hareketleri ve su baskısı gibi faktörler bu yapıların dayanımını zayıflatabilir. Bu durumda, mevcut sistemin taşıma kapasitesini artırmak ve yapısal bütünlüğünü korumak adına çeşitli güçlendirme tekniklerine başvurulur. Güçlendirme çalışmaları, genellikle eğimli arazilerde zemin dengesini sağlamak, kot farklarını korumak ve uzun vadeli stabilite elde etmek amacıyla uygulanır.
1. Yüzey Drenaj Sisteminin İyileştirilmesi
Eğer mevcut drenaj sistemi işlevini yitirmişse ya da dolguyu kaldırmak ekonomik olarak mümkün değilse, alternatif bir çözüm olarak yüzey eğiminin yeniden düzenlenmesi (tesviyesi) gündeme gelir. Böylece, duvar arkasında suyun birikmesi önlenerek hidrostatik basıncın azaltılması hedeflenir. Gerekirse, duvar yüzeyine yeni drenaj delikleri açılarak suyun tahliyesi kolaylaştırılabilir.
2. Tutulan Zemin Yüksekliğinin Azaltılması
İstinat duvarına etki eden aktif zemin basıncını azaltmanın bir diğer yolu, duvarın arkasındaki toprağın yüksekliğini düşürmektir. Bu işlem, arazi yüzeyinin yeniden şekillendirilmesiyle gerçekleştirilir ve yapıya gelen yatay yüklerin azalmasını sağlar.
3. Zemin Ankrajlarıyla Bağlama Sistemleri
Duvar gövdesinde aşırı çekme veya itme gerilmeleri oluştuğunda, bu gerilimleri kontrol altına almak için zemin ankrajları devreye alınır. Bu sistemde, duvara açılan deliklerden yerleştirilen ankrajlar, kayma düzleminin ötesine kadar uzanarak yapının arkasındaki zemine sabitlenir. Yüzeydeki bağlantılar ise genellikle beton ankraj bloklarıyla sağlanır. Ancak bu tür bir müdahale, yapının statik sisteminde değişikliğe yol açtığı için moment ve kesme kuvvetlerinin yeniden hesaplanmasını gerektirir.
4. Temel Uzatmaları
Zemin basıncını azaltmak ve yatay stabiliteyi artırmak amacıyla, mevcut temelin burun kısmı genişletilebilir. Bu işlem sırasında, eski ve yeni temel bölümlerinin bütünleşmesi için bağlantı noktalarında delikler açılır ve ankrajlar yerleştirilir. Gerektiğinde, yeni temel parçası önünde gerçekleştirilecek kazılarla yapının yatay yük taşıma kapasitesi artırılabilir.
5. Dolgu Malzemesinin Yenilenmesi
Sorunun kaynağı, suya doygun veya zayıf özellikteki dolgu malzemesiyse, mevcut dolgunun kademeli olarak çıkarılması ve yerine yüksek drenaj kapasitesine sahip kırmataş, çakıl veya ezilmiş kaya dolgu uygulanması gerekir. Bu işlem, özellikle drenajın kontrol edilemediği durumlarda en etkili çözüm olabilir.
6. Duvar Ön Yüzeyine Takviye Yapılması
Duvarın alt bölümüne beton takviyesi eklenerek yapının tabanı kalınlaştırılabilir. Bu takviye, yukarı doğru daralan bir geometrik formda uygulanarak hem dayanım hem de stabilite sağlar. Eğer mevcut duvarda kayma sorunu varsa, temel önüne yerleştirilen kama şeklinde bir yapı pasif toprak basıncını artırarak kayma direncini yükseltebilir.
Bu güçlendirme yöntemleri, mühendislik prensiplerine uygun olarak seçilmeli ve uygulanmalıdır. Her bir yöntem, istinat duvarının karşı karşıya olduğu probleme göre projelendirilip optimize edilmelidir.
Güçlendirme Sürecinde Nelere Dikkat Edilmelidir?
İstinat duvarlarının güçlendirilmesi yalnızca teknik ekipmanla değil, doğru mühendislik yaklaşımıyla mümkündür. Özellikle göçme riski bulunan bölgelerde, dikkatsizce yapılan güçlendirme uygulamaları istinat duvarında beklenmedik büyük hasarlara neden olabilir. Bu nedenle:
- Yapısal analiz mutlaka uzmanlar tarafından yapılmalıdır.
- Her müdahale, mevcut sistemin statik dengesini göz önünde bulundurmalıdır.
- Malzeme kalitesi, uygulama tekniği ve saha şartları detaylı şekilde planlanmalıdır.
Günümüzde karbon fiber takviyeler, yüksek dayanımlı ankraj sistemleri ve hibrit mühendislik çözümleri ile istinat duvarlarının ömrü uzatılmakta, performansı artırılmaktadır. Bu alandaki ihtiyaçlarınız için hizmet veren Carbonier’in yenilikçi ürünleri, istinat duvarınızı modern güvenlik standartlarına uygun hale getirerek geleceğe taşır.
Önceki yazımıza https://www.carbonier.com/blog/yigma-yapi-nedir-yigma-binalarda-guclendirme-nasil-yapilir linkinden ulaşabilirsiniz.
